激光錫焊技術在微型電聲器件焊接中的應用

在當今數字化時代，電子產品的智能化已成為我們?nèi)粘Ｉ畹臉伺?，無論是移動電話、移動PC、平板電腦，還是藍牙耳機、智能遙控器、智能可穿戴設備，它們都以前所未有的速度滲透到我們生活的每一個角落。這些設備之所以能夠提供流暢、直觀的用戶體驗，很大程度上歸功于電聲器件的集成應用。電聲器件通過藍牙、語音識別等功能，使得用戶操作變得簡單而準確。

然而，在微型電聲器件的實際應用中，我們經常面臨一些挑戰，這些挑戰往往源于PCB設計、鋼網設計、焊接工藝以及散料管理等方面。這些因素若處理不當，可能會導致電聲器件的功能失效，從而影響整個電子產品的性能。本文將探討如何通過激光焊錫工藝，確保智能產品功能的穩定性，縮短生產周期，按時交付產品，最終提升客戶滿意度。

1. 微型電聲器件的精細工藝

1.1 器件工作原理

微型電聲器件，采用先進的半導體工藝制作，具備微型機械結構的集成電路。它們通常采用LGA封裝方式，以低成本、高可靠性和微型化的特點著稱。這些器件的聲學性能優越，能夠通過振膜將聲壓轉換為膜片的變形，進而通過阻抗變換器將這種變形轉化為電信號，從而實現聲音的捕捉和轉換。

1.2 特殊要求及工藝難點

環境限制：微型電聲器件對靜電放電極其敏感，靜電可能會造成不可逆的損壞。此外，它們對生產環境的清潔度也有極高的要求，粉塵的積聚可能會堵塞聲孔，影響器件的性能。

尺寸限制：由于器件尺寸極小，通常只有幾毫米，因此在組裝過程中需要使用高精度的裝配設備和工具，以確保器件的正確對齊和連接。

焊接工藝：微型電聲器件的焊盤非常微小，這就要求焊接過程中必須進行精確的溫度控制，以避免焊接不良。

可靠性測試：鑒于微型電聲器件的尺寸和結構特點，它們在組裝過程中更容易出現質量問題。因此，必須進行嚴格的可靠性測試，如聲音測試，以確保每個器件都能滿足質量標準。

2. 微型電聲器件的PCBA工藝

2.1 貼裝工藝

在貼裝工序中，微型電聲器件從原材料倉庫取出后，需要人工將其安裝在喂料器上，以進行自動貼裝。這一過程中，操作人員必須小心翼翼地處理每個器件，以避免在拾取和識別過程中產生拋料。此外，為了確保器件的聲孔不被堵塞，所有在備料和貼片過程中產生的散料都不可再次使用。

2.2 焊接工藝

激光焊錫工藝在SMT(表面貼裝技術)過程中扮演著至關重要的角色。由于微型電聲器件底面設計有微型聲孔，這些聲孔在焊接過程中可能會被焊料或其他物質堵塞，從而影響電信號的轉換，導致產品功能故障。因此，焊接工藝的精確控制對于確保產品性能至關重要。

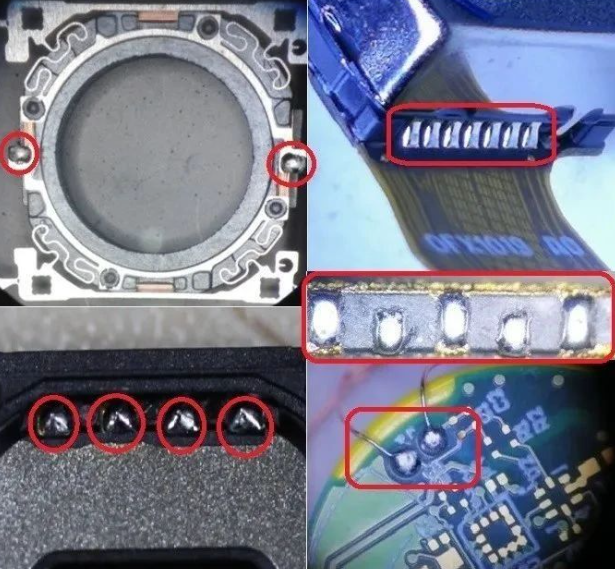

激光焊錫機部分電聲器件精密焊接案例

3. 激光焊錫設備

3.1 設備組成

激光焊錫設備(激光錫球焊接設備)是一種先進的焊接技術，它通過精確控制的激光束將錫球瞬間熔化，并以高精度噴射到焊接面上，形成穩定可靠的焊點。這種系統通常由激光發生器、高精度自動送球和噴球機構、以及控制系統等關鍵部分組成，能夠?qū)崿F(xiàn)焊接過程的高度自動化和精確化。

3.2 設備優勢

激光釬焊技術在電路板焊接中具有以下顯著優勢：

錫量恒定，確保焊接過程中錫料的一致性和可重復性。

精度高，激光的精確控制使得焊接精度達到微米級別，適用于高精度要求的電子組件。

焊接速度快，脈沖激光的快速加熱和熔化，以及惰性氣體的噴射，大幅縮短了焊接周期。

非接觸式，避免了傳統焊接中可能對敏感元件造成的機械應力或損傷。

熱影響區域小，由于激光的聚焦特性，熱影響區域被限制在非常小的范圍內，減少了對電路板上其他元件或敏感部件的熱損傷。

3.3 技術實施的挑戰與解決方案

盡管激光錫球釬焊技術具有顯著優勢，但在實際應用中也面臨設備成本、操作復雜性等挑戰。松盛光電提供全面的客戶服務和技術支持，確?？蛻裟軌虺浞掷眉す夂稿a機的潛力。我們的服務包括：

1. 成本效益：通過自主技術創新和優化設計，集研發生產銷售服務為一體的松盛光電有效降低了激光焊接設備的采購、運行和維護成本，能夠顯著降低生產成本，提高產品市場競爭力。

2. 定制解決方案：松盛光電提供定制化的激光錫焊解決方案，根據客戶的具體應用場景進行個性化設計，確保焊接技術與客戶需求的完美匹配。

3. 專業技術支持：松盛光電擁有一支由焊接領域?qū)＜医M成的技術團隊，為客戶提供全方位的技術支持和服務，確保客戶能夠充分利用激光錫焊技術的潛力。

4. 結論

微型電聲器件在智能電子產品中的應用日益廣泛，其制造工藝的不斷優化和創新對于提升產品性能和市場競爭力具有重要意義。通過工藝流程的優化、技術創新、質量管理體系的完善以及市場應用的拓展，我們可以確保微型電聲器件在激烈的市場競爭中保持領先地位，滿足日益增長的市場需求。隨著技術的不斷進步，微型電聲器件的制造工藝將面臨更多的挑戰，同時也將迎來新的發展機遇。
