恒溫激光錫焊系統在電感行業的應用優勢

恒溫激光錫焊系統在電感行業的核心價值是控溫精準、熱影響區小、焊點一致，完美適配微型化、高頻化、高可靠性的電感制造需求，已成為漆包線端子 / 引腳、微型焊盤、一體成型電感三維引腳等關鍵工序的優選方案，尤其適合車載、5G 射頻等高端場景。

核心應用場景與工藝方案

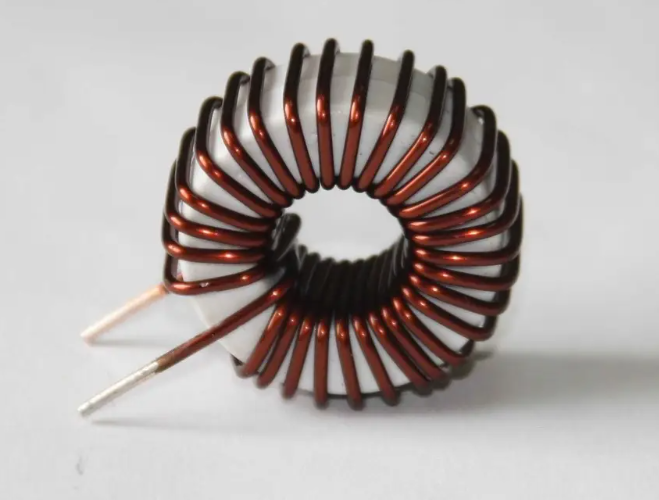

微細漆包線端子焊接(繞線 / 功率電感)適配線徑0.01–0.1 mm單股或多股漆包線與0.6×0.6 mm及以下微小焊盤的連接。采用錫球噴射(錫量精度 ±5%)或點錫膏 + 激光重熔，配合閉環恒溫與同軸 CCD 視覺(定位 ±0.1 mm)，實現免接觸、低應力焊接。關鍵指標：熱影響區≤0.12 mm，磁芯溫度<120 ℃，避免磁性能衰減;絕緣層損傷率降至1% 以下。

高頻 / 射頻電感焊接恒溫控制最小化熱沖擊，保證線圈 Q 值、電感量等電性能參數穩定，滿足 5G 高頻應用的嚴苛要求。

一體成型電感焊接激光束可達性強，適配三維分布引腳與復雜結構，解決傳統烙鐵難以觸及的焊點問題，兼顧自動化效率與焊接一致性。

車載功率電感焊接局部加熱不損傷磁芯，焊點抗振動、抗熱老化能力強，適配車規級可靠性要求。

核心技術優勢(對比傳統烙鐵 / 回流焊)

恒溫閉環控溫：實時監測焊點溫度，動態調整激光功率，溫度波動≤±5 ℃，杜絕虛焊、過焊，批量一致性顯著提升。

低熱影響區：能量高度集中，熱影響區≤0.12 mm，遠小于普通激光焊(>0.3 mm)，避免磁芯退磁、焊盤脫落。

微焊點精密控制：支持0.15 mm錫球噴射，適配0.8×0.8 mm微小焊盤與1 mm窄間距，錫料浪費減少約40%。

非接觸與高適應性：無機械應力，適配漆包線、端子、PCB 插針等多種工件;可兼容無鉛錫膏 / 錫絲 / 錫球，部分場景免助焊劑，減少清洗工序。

自動化與良率提升：搭配視覺定位與路徑編程，自動補償漆包線擺放偏差，人工校準工作量減少約80%;良品率從傳統工藝78%提升至99.5% 以上，生產效率提升顯著。

典型工藝配置建議

溫控系統：PID + 實時功率反饋 + 同軸測溫，支持焊接溫度曲線編程與自整定。

運動與定位：高速振鏡 + XY 平臺，500 萬像素 CCD同軸視覺，定位精度 ±0.1 mm。

錫料供給：微錫球噴射(適合極小焊點)、精密送絲(適合需填充的端子)、點錫膏 + 激光重熔(適合批量貼片電感)。

冷卻與環境：內循環水冷保證激光器穩定;氮?dú)獗Ｗo(hù)可選，降低氧化，提升焊點光澤與可靠性。

松盛光電激光錫焊系統的優勢

松盛光電激光錫焊系統的核心優勢在于三點同軸、閉環恒溫、超精密光路與全模塊化設計，在電感、PCB 插針、連接器等精密焊接場景，熱影響與一致性表現突出。

一、核心技術優勢

1. 三點同軸光路

激光 + CCD + 測溫三光路完全同軸，無偏移、無需反復校準。

定位與測溫同點，溫度反饋更準、調試更簡單。

解決行業多光路重合難題，大幅提升批量一致性。

2. 閉環恒溫控制(±2℃級精度)

實時紅外測溫 + 負反饋控溫，溫度波動≤±2℃。

支持溫度曲線編程 + PID 自整定，適配無鉛 / 低溫錫料。

杜絕過焊 / 虛焊，磁芯 / 漆包線熱損傷率<1%。

實時記錄溫度曲線，全制程可追溯。

3. 超精密光學與能量控制

光斑最小20–50μm連續可調，適配0.15mm 超細焊盤。

能量穩定性 **<3‰**，焊點一致性極強。

可選915nm 半導體 / 1070nm 光纖雙波長，適配不同材料。

環形光斑 / 動態焦點補償，邊緣熱累積更小。

4. 全模塊化與高可靠性

光學、運動、溫控、供料全模塊化，維護便捷。

無烙鐵頭損耗，過程穩定、壽命長。

20 年激光器 + 10 年焊錫工藝積累，成熟度高。
